自然界的等離子體和工業上的應用在PCB封裝的低溫等離子體有些許不同：
       大自然里等離子體是由正電、負粒子（包括+離子、-離子、e-、官能團以及各種活性基團）構成的集合體。當中，正電荷和負電荷相等，因此被稱為等離子體，是除固體、液體、氣體以外物質的第4種形態。
       等離子體的自然形式是閃電或南北極的極光。當日食發生時，你可以在陽光下觀察到一個明亮的光環（日冕），這也是一種等離子體的存在形式。隨著能量輸入的增加，從固體到液體，再到氣體，物質的狀態會發生變化。如果能量通過放電增加到氣體，氣體將轉化為等離子體。

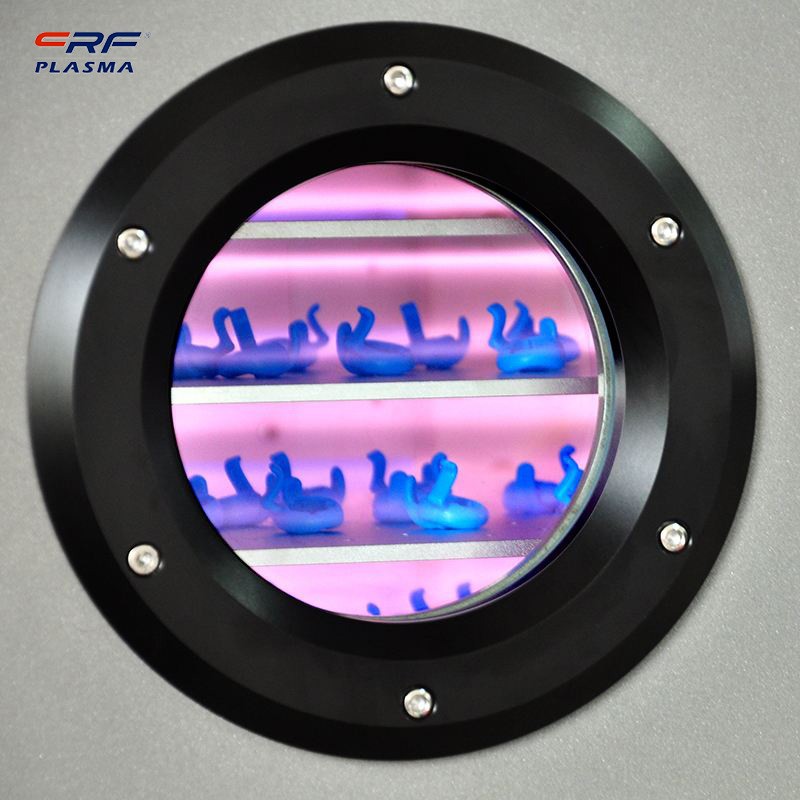

       低溫等離子體表面的蝕刻、激活和清潔可以通過轟擊物體表面來實現。低溫等離子體表面處理系統可以顯著增強這些表面的粘度和焊接強度LCD，LED，LC，PCB，SMT，BGA，引線框架，平板顯示器的清洗和蝕刻。等離子體清洗IC可顯著提高焊接強度，降低電路故障的可能性。殘留的光阻劑、樹脂、溶液殘留物等有機污染物暴露在等離子體區域，可在短時間內清楚。
       PCB生產商使用低溫等離子體蝕刻系統實現去污和蝕刻，以帶走鉆孔中的絕緣物。對于許多產品，無論是應用于工業、電子、航空、健康等行業，可靠性都取決于兩個表面之間的粘附強度。無論表面是金屬、陶瓷、聚合物、塑料還是復合物，等離子體都有潛力改變粘附力，以提高最終產品的質量。低溫等離子體改變任何表面的能力都是安全、環保和經濟的。這是許多行業面臨挑戰的可行性。
